Isolierteile
Zuschnitte und Abdeckstreifen

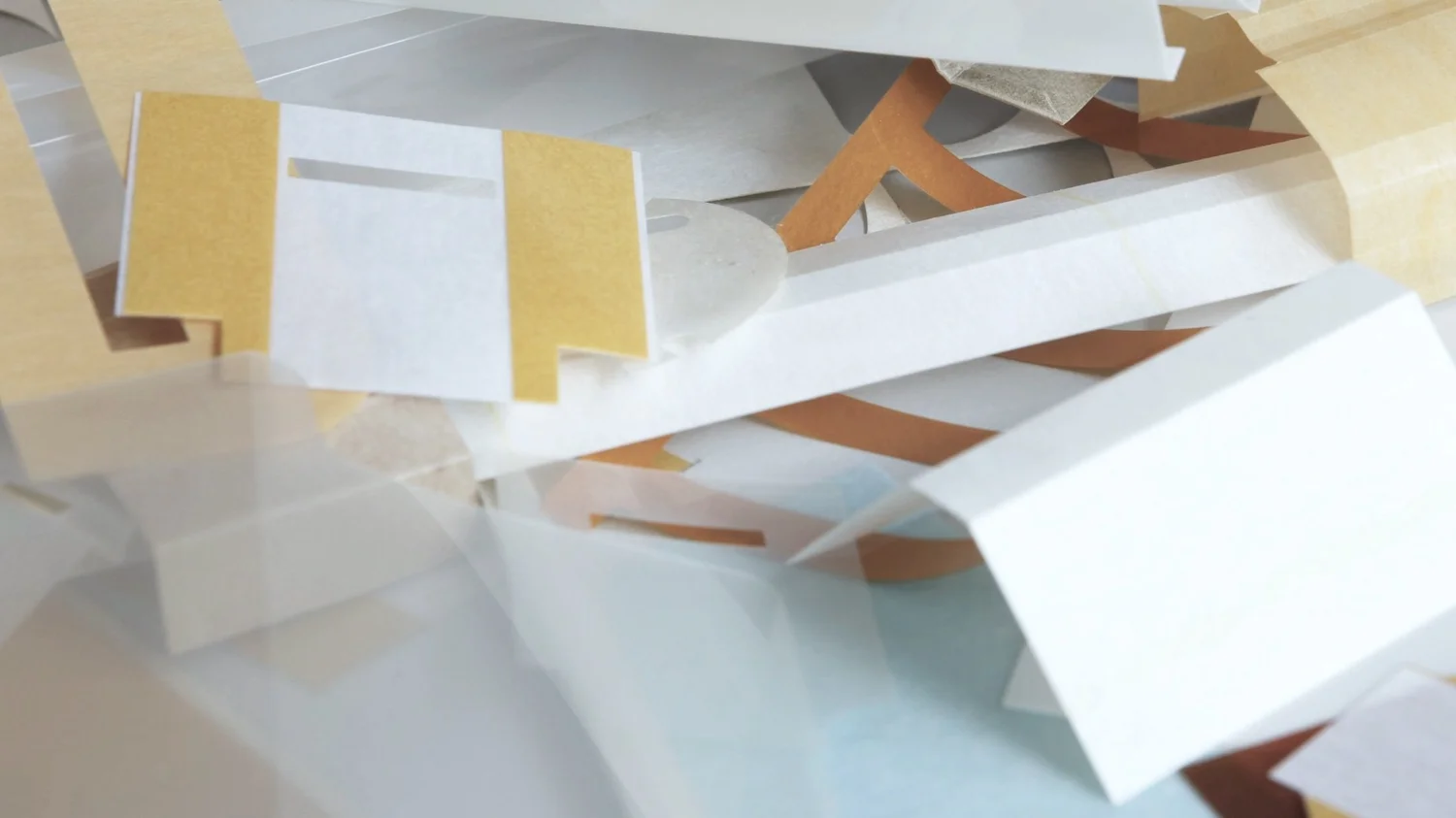

Zuschnitte, häufig als Abdeckstreifen in der Nut eingesetzt, gehören zu unseren Standardaufgaben.
Zuschnitte sind rechteckige oder konturierte Teile aus Flächenisolierstoffen, die ohne Umformung direkt aus der Rolle oder Platte geschnitten werden. Im Motorenbau dienen sie häufig als Abdeckstreifen in der Nut, darüber hinaus überall dort, wo eine flächige Isolationslage benötigt wird.
Kunden, die selbst mit Laserschneider oder Plotter fertigen, beliefern wir mit Plattenware im Großformat aus unserem gut sortierten Materiallager.
Auf Wunsch liefern wir Zuschnitte in Kombination mit Klebebändern, vollflächig oder nur teilweise beklebt. Das erspart in Ihrer Montage einen Arbeitsschritt.
Materialien und Lieferformen
Wir schneiden alle gängigen Elektroisolierstoffe zu: Pressspan, Polyesterfolie, Nomex Aramidpapier, Kapton Polyimidfolie sowie Laminate wie DMD, NPN und NKN. Lieferbar sind Einzelzuschnitte nach Maß, konfektionierte Streifen und Plattenware im Großformat. Auf unseren Rollenschneidanlagen konfektionieren wir Materialien von 23 µm bis 1.000 µm ab 4 mm Bandbreite, mehr dazu auf der Lösungsseite Schneiden.
Auswahlkriterien für Einkauf und Konstruktion
Für ein Angebot genügen Material oder Wärmeklasse, Abmessungen mit Toleranzen und die Stückzahl. Bei wiederkehrendem Bedarf lohnt sich ein Rahmenauftrag mit Abrufen aus unserem Lager, so verkürzen sich die Lieferzeiten deutlich. Wenn aus dem Zuschnitt später ein geformtes Teil werden soll, etwa eine Nutisolation, begleiten wir den Wechsel zum Stanz- oder Formteil aus einer Hand. Anfragen nehmen wir über das Kontaktformular entgegen.

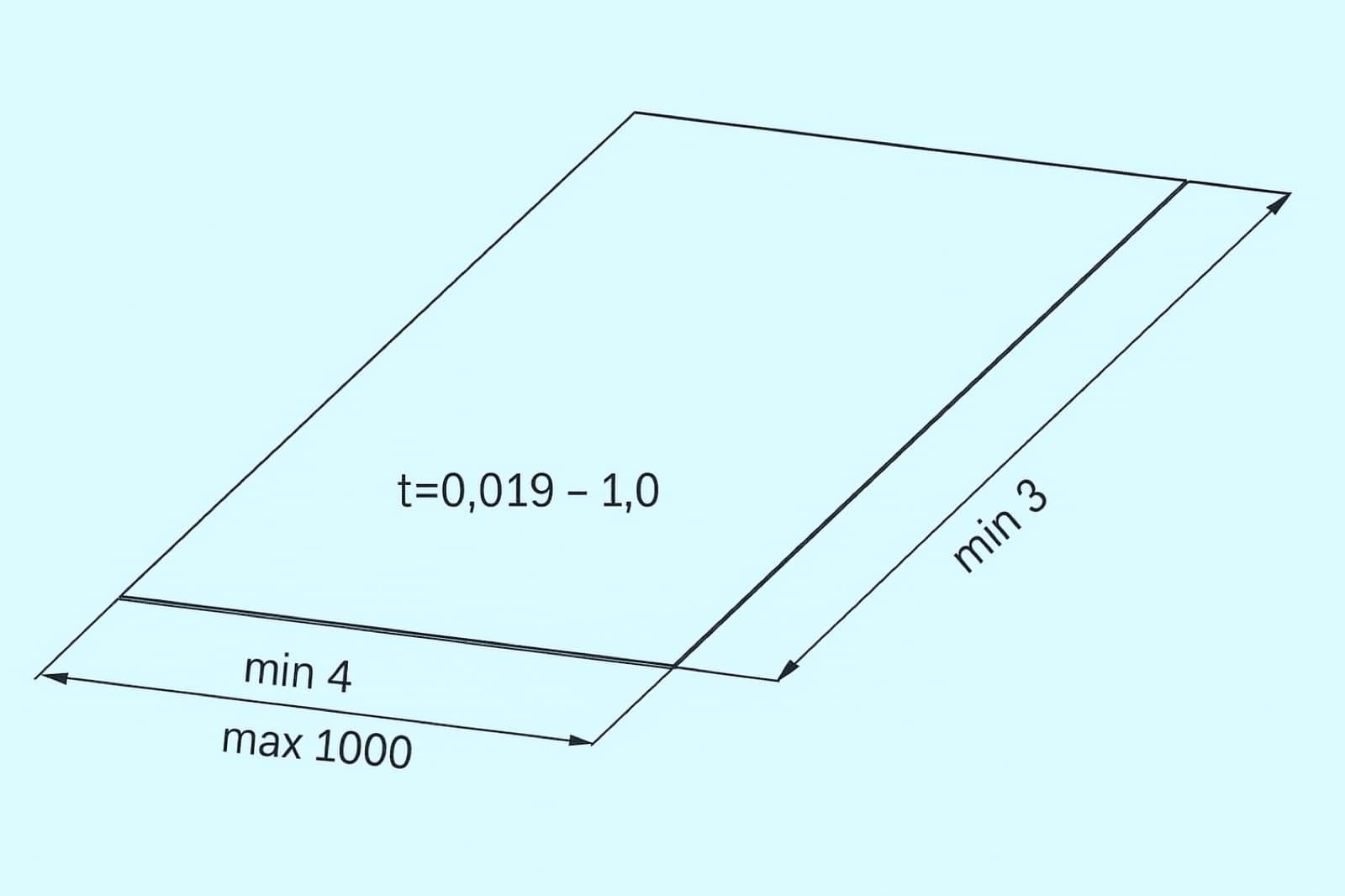

Produktansicht

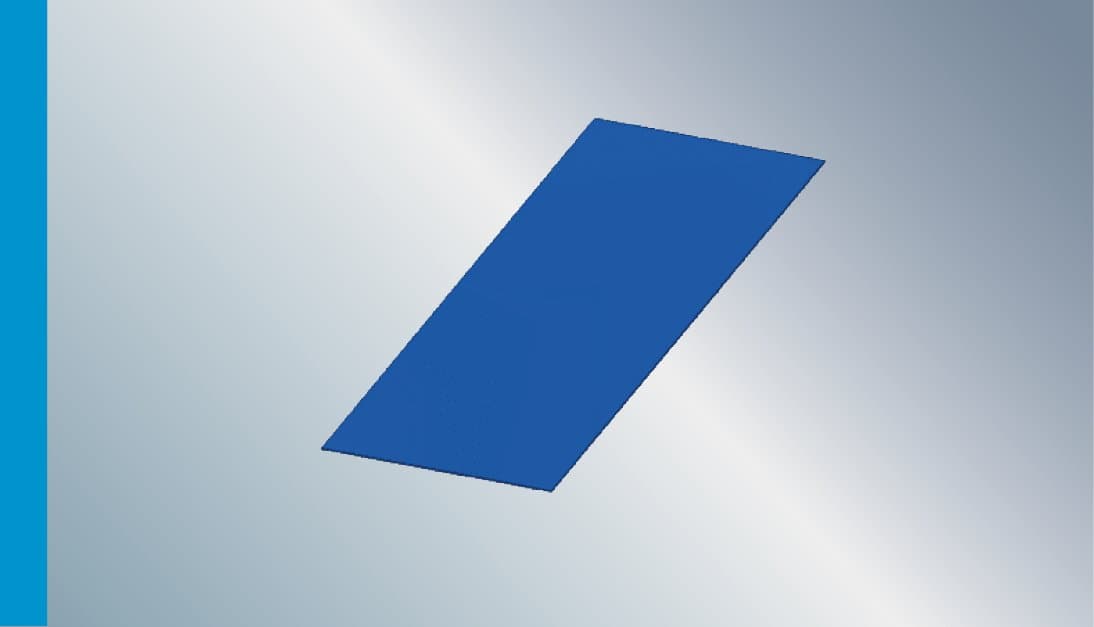

Isometrische Ansicht, verschiedenste Formen, Längen variabel
Häufige Fragen
Was ist der Unterschied zwischen Zuschnitt und Stanzteil?
Ein Zuschnitt wird ohne Werkzeug direkt aus Rolle oder Platte geschnitten und ist meist rechteckig. Ein Stanzteil erhält seine Kontur über ein Stanzwerkzeug. Für einfache Geometrien und kleine Stückzahlen ist der Zuschnitt die wirtschaftlichere Lösung, da keine Werkzeugkosten anfallen.
Welche Materialien sind als Zuschnitt erhältlich?
Alle gängigen Elektroisolierstoffe: Pressspan, Polyesterfolien, Aramidpapiere, Polyimidfolien und Laminate wie DMD, NPN oder NKN. Die Materialien lagern wir in allen gängigen Stärken im eigenen Materiallager.
Liefert Hauler & Hermann auch Plattenware für die Eigenfertigung?
Ja. Kunden mit eigenem Laserschneider oder Plotter beliefern wir mit Plattenware im Großformat, zugeschnitten auf das Maschinenformat Ihrer Anlage.
Sind Zuschnitte mit Klebeband möglich?
Ja. Wir liefern Zuschnitte vollflächig oder teilweise mit Klebestreifen beklebt. Damit entfällt das Aufbringen des Klebebands in Ihrer Montage.
Weitere Produkte
Stanzteile und Biegeteile nach Maß
Auf effizienten Exzenterpressen stanzen und biegen wir Isolationsteile nach Maß.
Mehr erfahren →
Deckschieber und Nutenkappen
Deckschieber verschließen die Nuten in Rotor oder Stator nach dem Wickelprozess und werden auch Nutenkappen genannt.
Mehr erfahren →

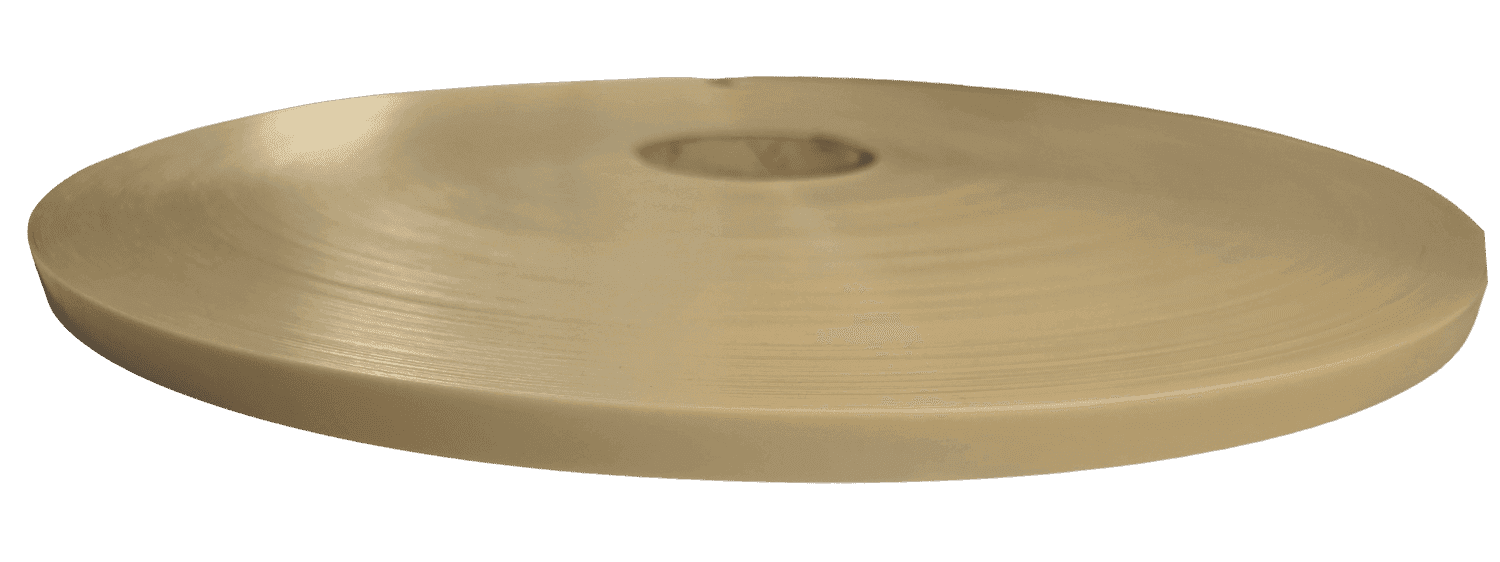

Polyesterfolie Mylar Typ A
