Isolierteile
Stanzteile und Biegeteile nach Maß
Auf effizienten Exzenterpressen stanzen und biegen wir Isolationsteile nach Maß.
Als Hersteller mit über 60 Jahren Erfahrung fertigen wir Stanzteile aus Elektroisolierstoffen nach Zeichnung, Muster oder Kundenvorgabe. Dabei greifen wir auf langjährige Erfahrung mit Bandstahlwerkzeugen und auf präzise, selbst gefertigte Vollstahlwerkzeuge zurück.
Durch den hauseigenen Werkzeugbau und die damit verbundene Expertise in der Herstellung von Stanzwerkzeugen und Vorrichtungen sind der Fertigungsvielfalt im Bereich Stanz- und Biegeteile keine Grenzen gesetzt. Hauler & Hermann übernimmt die CAD-Konstruktion, die Herstellung der Werkzeuge und das eigentliche Fertigen der Isolierteile, alles aus einer Hand.
Großformat-Stanzteile bis 1.000 x 2.000 mm gehören ebenso zum Portfolio wie kleine, filigrane Isolierteile.
Bandstahl- oder Vollstahlwerkzeug
Die Werkzeugwahl entscheidet über Stückkosten und Präzision. Bandstahlwerkzeuge sind schnell und günstig hergestellt und damit ideal für Muster, Kleinserien und großflächige Teile. Vollstahlwerkzeuge aus dem eigenen Werkzeugbau bieten höchste Präzision und Standzeit für enge Toleranzen und große Serien. Wir beraten Sie, welcher Werkzeugtyp für Ihre Geometrie und Stückzahl der wirtschaftlichste ist, und fertigen beide Varianten im Haus.
Klebende Stanzteile
Das Anbringen von Klebebändern und das Stanzen von vollflächig klebenden Materialien realisieren wir im eigenen Maschinenpark. Selbstklebende Stanzteile ersparen in der Montage einen kompletten Arbeitsschritt und finden bereits heute in diversen Branchen Anwendung, von der Elektronik bis zum Motorenbau.
Fertigung bei Hauler & Hermann
Gestanzt wird auf effizienten Exzenterpressen in Filderstadt. Die Werkzeuge entstehen im eigenen Werkzeugbau auf CNC-gesteuerten Dreh-, Fräs- und Schleifmaschinen, dadurch dauert die Umsetzung neuer Projekte samt Werkzeug nur wenige Wochen. Wir verarbeiten Flächenisolierstoffe der Wärmeklassen B, F, H und C, von Pressspan über Polyesterfolie und Nomex Aramidpapier bis zu Laminaten. Die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert. Mehr zum Verfahren zeigt unsere Lösungsseite Stanzen.
Auswahlkriterien für Einkauf und Konstruktion
Für ein Angebot benötigen wir Zeichnung oder Muster, das gewünschte Material oder die geforderte Wärmeklasse, die Toleranzvorgaben und die Stückzahlen. Prototypen liefern wir ab Stückzahl 1, damit Sie die Passung vor der Serienfreigabe prüfen können. Bei der Materialwahl beraten wir herstellerneutral aus unserem gut sortierten Lager. Senden Sie uns Ihre Anfrage über das Kontaktformular.

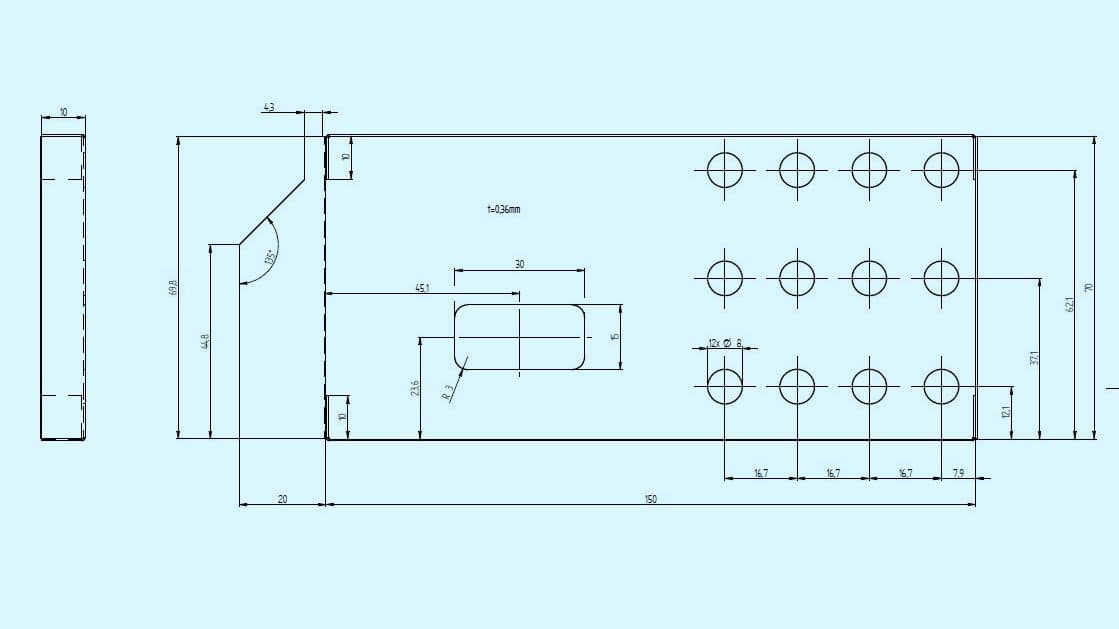

Produktansicht
Isometrische Ansicht, verschiedenste Formen, Längen variabel
Häufige Fragen
Welche Größen sind bei Stanzteilen möglich?
Wir fertigen Großformat-Stanzteile bis 1.000 x 2.000 mm ebenso wie kleine, filigrane Isolierteile. Die Grenzen setzt nicht das Format, sondern die Geometrie, und dafür finden wir mit dem eigenen Werkzeugbau fast immer eine Lösung.
Was ist der Unterschied zwischen Bandstahl- und Vollstahlwerkzeugen?
Bandstahlwerkzeuge sind günstig und schnell hergestellt, ideal für Muster, Kleinserien und große Formate. Vollstahlwerkzeuge bieten höchste Präzision und lange Standzeiten für enge Toleranzen und Großserien. Hauler & Hermann fertigt beide Werkzeugtypen im eigenen Werkzeugbau.
Welche Materialien können gestanzt werden?
Wir stanzen Elektroisolierstoffe der Wärmeklassen B, F, H und C, darunter Pressspan, Polyesterfolien, Aramidpapiere, Polyimidfolien und Laminate, außerdem selbstklebende Materialien, Prepregs, Peek-Folien, Glimmerbänder und Vliese.
Sind selbstklebende Stanzteile möglich?
Ja. Wir bringen Klebebänder auf oder stanzen vollflächig klebende Materialien direkt im eigenen Maschinenpark. Das erspart Ihnen einen Montageschritt in der eigenen Fertigung.
Wie läuft ein Stanzteil-Projekt von der Anfrage bis zur Serie?
Sie senden Zeichnung oder Muster, wir beraten zu Material und Werkzeugtyp, konstruieren im hauseigenen CAD, bauen das Werkzeug und liefern Muster zur Freigabe. Die Umsetzung inklusive Werkzeug dauert in der Regel nur wenige Wochen, danach startet die Serienfertigung.
