Isolierteile
Phasentrenner und Phasenisolation

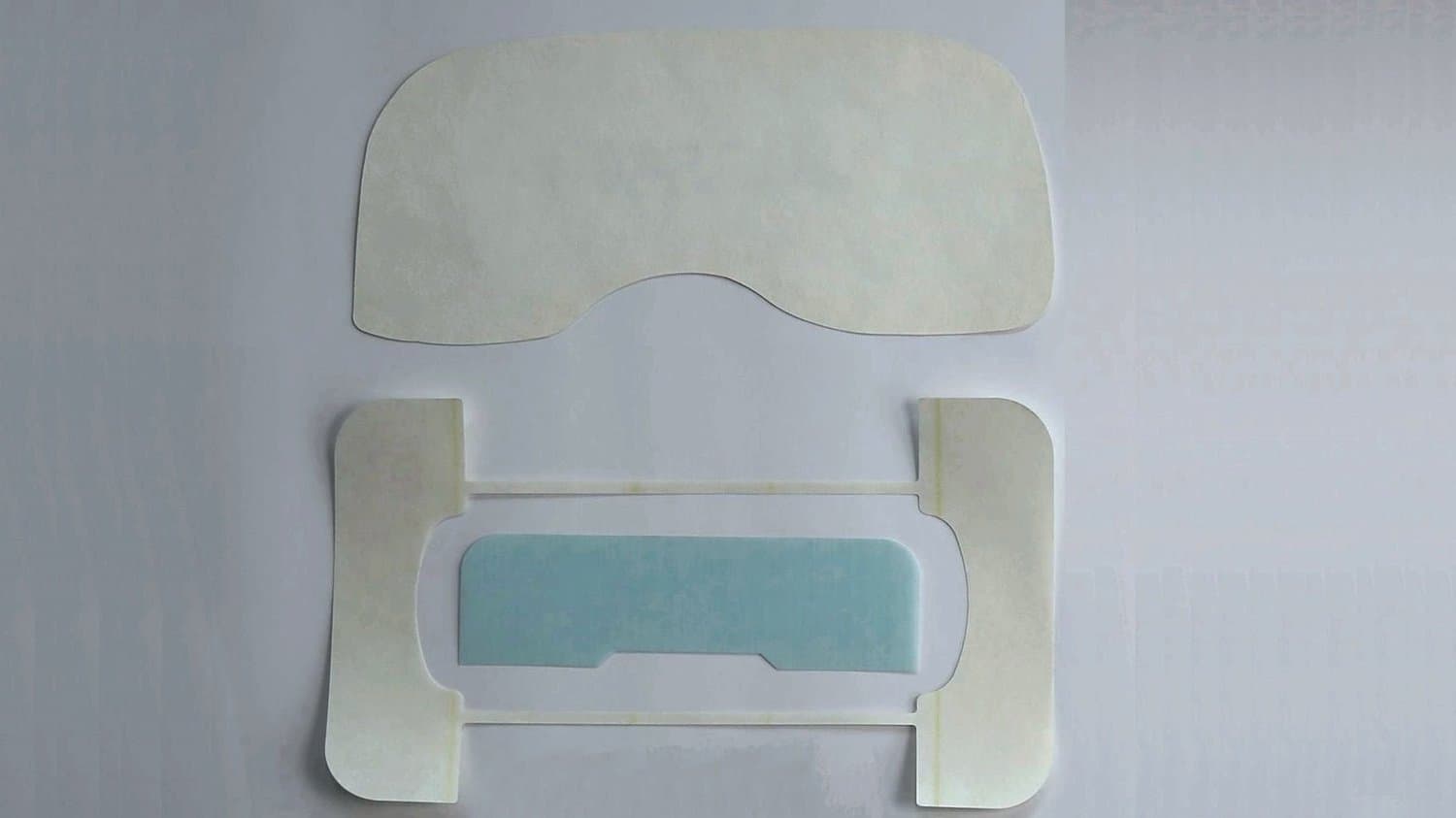

Phasentrenner werden aus flexiblen Isolierstoffen gestanzt und weisen meist abgerundete Außengeometrien auf.
Am Wickelkopf eines Elektromotors liegen die Wicklungen der einzelnen Phasen dicht beieinander. Phasentrenner, auch Phasenisolationen genannt, werden dort zwischen die Phasen eingelegt und isolieren sie zuverlässig voneinander. Die abgerundeten Außengeometrien verhindern, dass scharfe Kanten den Drahtlack der Wicklung beschädigen.
Nach dem Einbau werden die Motoren in der Regel vergossen oder imprägniert. Für Phasentrenner eignen sich deshalb Materialien, die möglichst viel Tränkharz aufnehmen: Das Harz verankert die Isolation dauerhaft im Wickelkopf und verbessert die Wärmeabfuhr.
Für moderne Fertigungslinien von E-Motoren, beispielsweise in der Elektromobilität, liefern wir Phasentrenner auch magaziniert, bereit für die automatisierte Entnahme.
Materialien mit hoher Harzaufnahme
Bewährt haben sich Laminate mit saugfähigen Außenlagen wie DMD Laminat, dessen Vliesoberfläche eine sehr gute Verbindung mit Tränk- und Träufelharzen eingeht, sowie NPN Laminat und NKN Laminat für höhere Wärmeklassen. Welches Material passt, hängt von Wärmeklasse, Imprägnierverfahren und Geometrie des Wickelkopfs ab. Wir beraten Sie bei der Auswahl.
Fertigung bei Hauler & Hermann
Phasentrenner stanzen wir auf effizienten Exzenterpressen mit Werkzeugen aus dem eigenen Werkzeugbau. Neue Geometrien setzen wir dadurch in wenigen Wochen um, Muster liefern wir ab Stückzahl 1. Für automatisierte Fertigungslinien magazinieren wir die Teile lagerichtig, sodass sie direkt vom Handlingsystem entnommen werden können. Die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert.
Auswahlkriterien für Einkauf und Konstruktion
Für die Auslegung zählen die Geometrie des Wickelkopfs, die Wärmeklasse des Isoliersystems, das Imprägnierverfahren und die Frage, ob magazinierte Anlieferung gewünscht ist. Zusammen mit Nutisolation und Deckschieber liefern wir das komplette Isolationsset für Ihren Stator aus einer Hand. Senden Sie uns Ihre Anfrage über das Kontaktformular.
Produktansicht

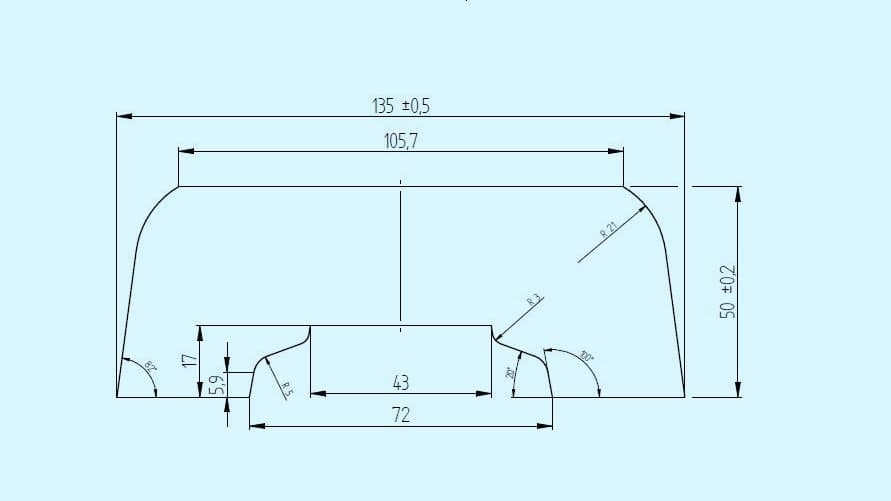

Draufsicht, verschiedenste Formen, Längen variabel
Häufige Fragen
Wozu dient ein Phasentrenner im Elektromotor?
Der Phasentrenner isoliert am Wickelkopf die einzelnen Phasen der Wicklung voneinander. Ohne ihn könnten sich die Phasen an den Berührungsstellen gegenseitig durchschlagen, insbesondere bei den hohen Spannungen moderner Traktionsmotoren.
Warum haben Phasentrenner abgerundete Geometrien?
Abgerundete Außenkonturen verhindern, dass Kanten den empfindlichen Drahtlack der Wicklung beschädigen. Zudem lassen sich runde Konturen leichter zwischen die Wicklungsstränge einlegen.
Welche Materialien eignen sich für Phasentrenner?
Materialien mit hoher Tränkharzaufnahme, etwa DMD Laminat mit Vliesaußenlagen oder NPN und NKN Laminate für höhere Wärmeklassen. Das aufgenommene Harz verankert die Isolation dauerhaft im Wickelkopf.
Was bedeutet magazinierte Anlieferung?
Die Phasentrenner werden lagerichtig gestapelt in Magazinen geliefert, aus denen automatisierte Fertigungslinien die Teile direkt entnehmen. Das ist Standard in modernen E-Motor-Linien, etwa in der Elektromobilität.
Weitere Produkte

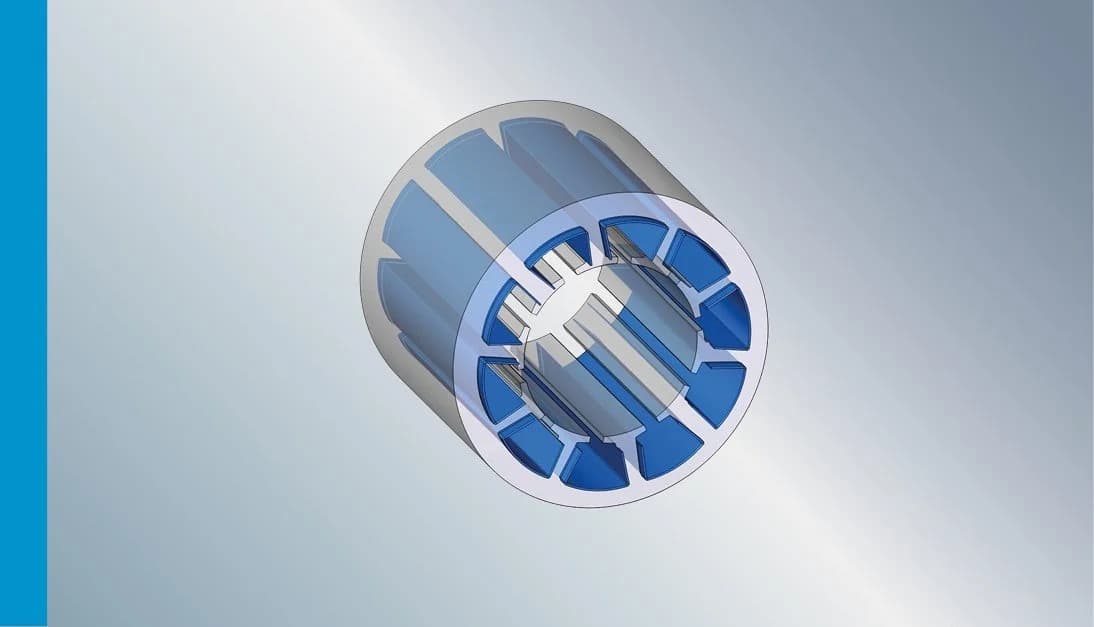

Nutisolation für Statoren von Elektromotoren
Nutisolationen trennen die Wicklung vom Blechpaket und verhindern elektrische Überschläge in der Statornut.
Mehr erfahren →

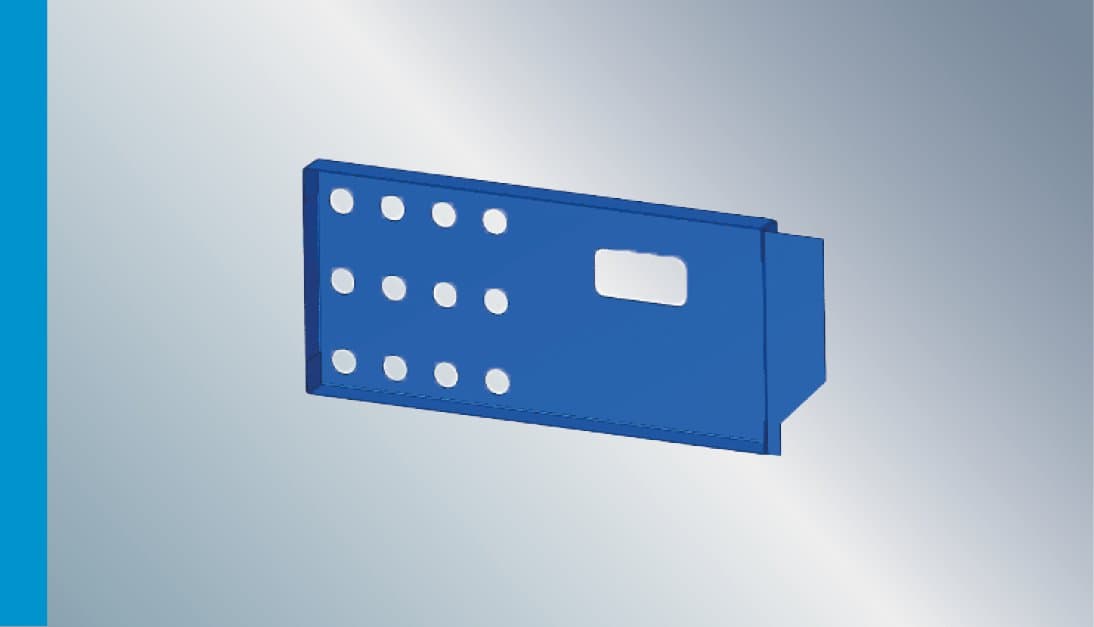

Stanzteile und Biegeteile nach Maß
Auf effizienten Exzenterpressen stanzen und biegen wir Isolationsteile nach Maß.
Mehr erfahren →

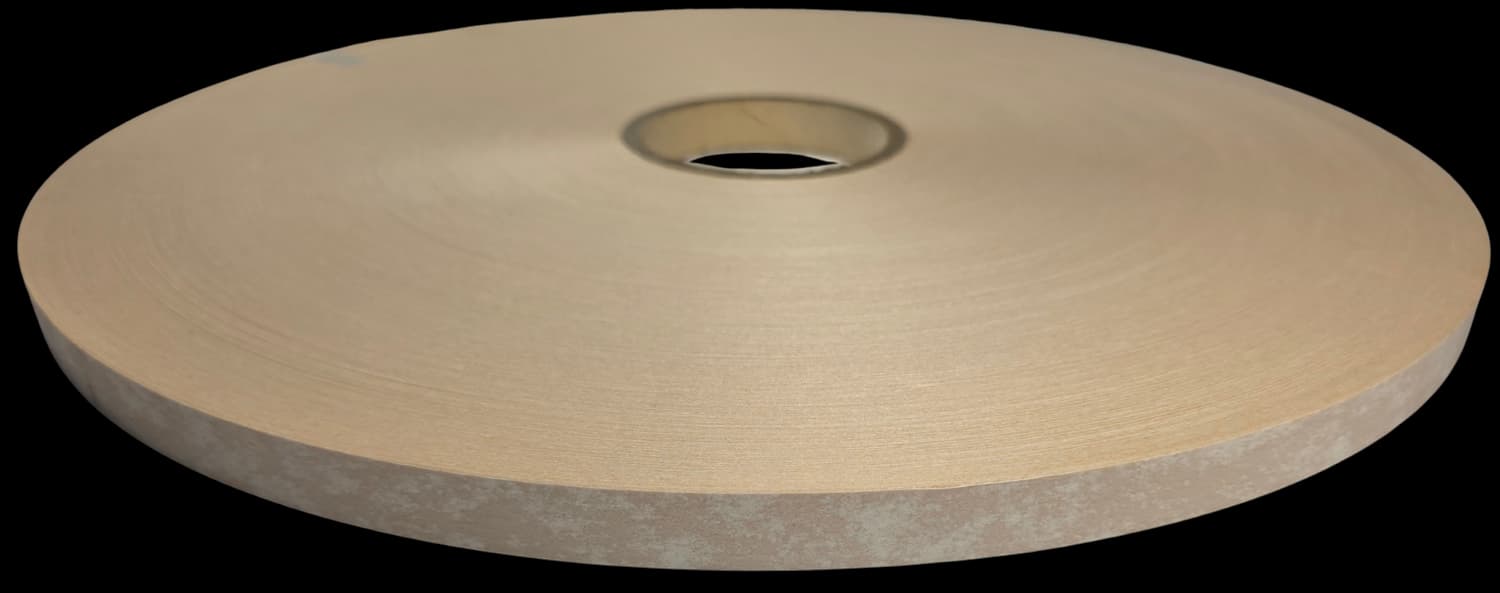

NKN Laminat aus Nomex und Kapton
