Isolierteile
Ankerisolation für passgenauen Sitz im Blechpaket

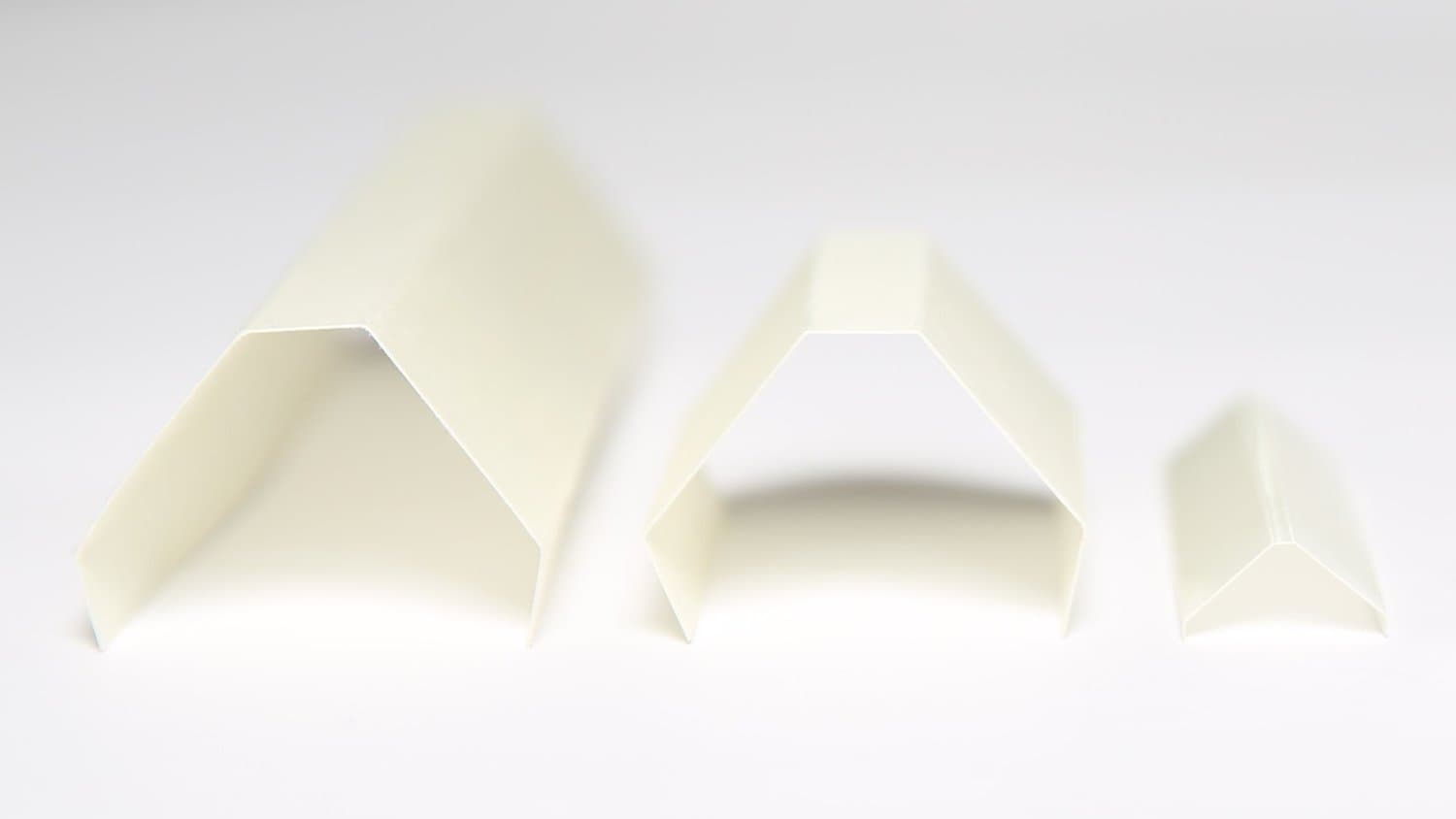

Ankerisolationen weisen meist vier Prägelinien auf, um passgenau im Blechpaket zu sitzen.
Der Anker ist der rotierende, bewickelte Teil vieler Gleichstrom- und Universalmotoren. Die Ankerisolation trennt dessen Wicklung elektrisch vom Blechpaket. Damit sie im rotierenden Betrieb sicher sitzt, wird sie über Prägelinien exakt an die Paketgeometrie angepasst, in der Regel mit vier Prägelinien.
Wir garantieren engste Toleranzen und optimale Einpassung für Ihre Anwendung. Auf Wunsch fertigen wir Ankerisolationen mit speziellen Ausschnitten, damit sich die Endscheiben leichter montieren lassen.
Passgenaue Isolierteile ersparen mühsame Nacharbeit und begünstigen einen schnellen, reibungslosen Wickelprozess. Unser Bestreben ist es, die Isolation so gut wie möglich an Ihr Blechpaket anzupassen.
Einpassung an Ihr Blechpaket
Beim Anker entscheidet die Passung über die Prozesssicherheit: Sitzt die Isolation zu locker, verrutscht sie beim Bewickeln, sitzt sie zu stramm, reißt sie beim Einlegen. Deshalb passen wir jede Ankerisolation individuell an das Blechpaket an. Die Prägelinien werden im Werkzeug so gesetzt, dass sich das Teil beim Einlegen exakt an die Nut legt. Auf Wunsch drucken wir Ihre Paketgeometrie in 3D und prüfen die Einpassung am Modell, bevor das Serienwerkzeug entsteht.
Fertigung bei Hauler & Hermann
Unser hauseigener Werkzeugbau ist auf Präge- und Stanzwerkzeuge für Ankerisolationen spezialisiert und schnell in der Umsetzung: Von der Anfrage bis zum Werkzeug vergehen nur wenige Wochen. Muster und Prototypen liefern wir ab Stückzahl 1. Als Material verarbeiten wir flexible Flächenisolierstoffe der Wärmeklassen B bis H, etwa DMD Laminat, NPN Laminat oder Nomex Aramidpapier. Die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert.
Auswahlkriterien für Einkauf und Konstruktion
Für ein belastbares Angebot benötigen wir die Geometrie des Ankerblechpakets oder eine Zeichnung, die geforderte Wärmeklasse, gewünschte Ausschnitte für die Endscheibenmontage und die geplanten Stückzahlen. Liegt keine Zeichnung vor, erstellen unsere Entwickler sie nach der Einpassung. Passend zur Ankerisolation liefern wir auch die Feldspulenisolation für denselben Motor. Anfragen erreichen uns über das Kontaktformular.
Produktansicht

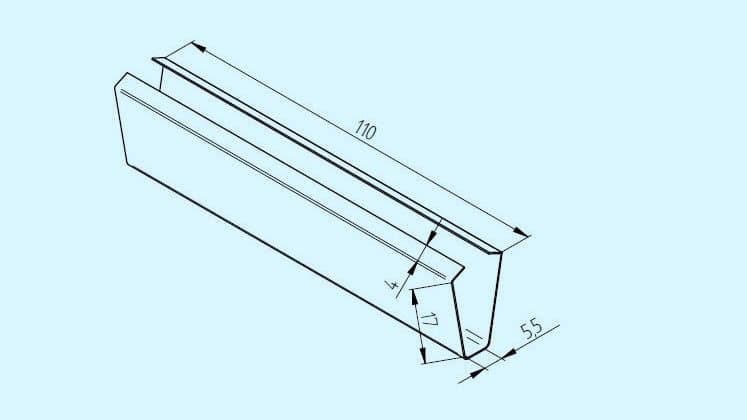

Isometrische Ansicht, verschiedenste Formen, Längen variabel
Häufige Fragen
Wozu dient eine Ankerisolation?
Die Ankerisolation trennt die Wicklung des rotierenden Ankers elektrisch vom Blechpaket. Sie verhindert Kurzschlüsse zwischen Wicklungskupfer und Eisenpaket und muss auch unter Fliehkraft und Vibration sicher sitzen.
Warum haben Ankerisolationen Prägelinien?
Die meist vier Prägelinien sorgen dafür, dass sich die Isolation beim Einlegen exakt an die Geometrie des Blechpakets legt. Das ergibt einen passgenauen Sitz ohne Nacharbeit und einen reibungslosen Wickelprozess.
Was bringen spezielle Ausschnitte in der Ankerisolation?
Ausschnitte erleichtern die Montage der Endscheiben auf dem Anker. Wir bringen sie im Stanzwerkzeug an der passenden Stelle an, sodass kein zusätzlicher Arbeitsschritt in Ihrer Fertigung nötig ist.
Wie schnell kann Hauler & Hermann ein neues Ankerisolations-Werkzeug umsetzen?
Der hauseigene Werkzeugbau ist auf diese Werkzeuge spezialisiert. Die Umsetzung neuer Projekte inklusive Werkzeug dauert in der Regel nur wenige Wochen, Muster liefern wir bereits ab Stückzahl 1.
Welche Unterlagen werden für eine Anfrage benötigt?
Ideal ist eine Zeichnung oder ein Ankerblechpaket mit Angabe der Wärmeklasse und Stückzahl. Liegt keine Zeichnung vor, erstellen wir sie nach der Einpassung der Isolation für Sie.
