Isolierteile
Feldspulenisolation für Universalmotoren
Feldisolationen sitzen im Stator von Universalmotoren und Elektrowerkzeugen.
Elektrowerkzeughersteller verbauen Feldisolationen im Stator ihrer Universalmotoren. Die Ständerblechgeometrie dieser Motoren ist komplex: Die Isolation muss mehreren Konturen gleichzeitig folgen und darf sich beim Bewickeln nicht verschieben.
Unser Anspruch ist es, passgenaue Isolationsteile herzustellen, die in dieser Geometrie bestmöglich eingepasst sitzen. Präzise angebrachte Biegelinien erleichtern die Montage ohne Nacharbeit und begünstigen den Wickelprozess. Feldisolationen liefern wir mit oder ohne Bord.
Unser Know-how im Falzen und Prägen von Elektroisolierstoffen ist der Grund, warum namhafte Elektrowerkzeughersteller seit über 60 Jahren auf Hauler & Hermann vertrauen.
Warum Biegelinien über die Montagekosten entscheiden
Eine Feldisolation ohne definierte Biegelinien muss beim Einlegen von Hand in Form gebracht werden. Das kostet Taktzeit und erzeugt Ausschuss, wenn die Isolation reißt oder verrutscht. Unsere Biegelinien werden im Werkzeug präzise geprägt, sodass sich das Teil beim Einlegen von selbst an die Ständergeometrie legt. Das Ergebnis: Montage ohne Nacharbeit und ein reibungsloser Wickelprozess, auch auf automatisierten Linien.
Fertigung bei Hauler & Hermann
Die Falz- und Prägewerkzeuge für Feldisolationen entstehen in unserem eigenen Werkzeugbau mit einem eigens entwickelten Werkzeugsystem für Falzwerkzeuge. Dadurch reagieren wir extrem schnell auf neue Ständergeometrien. Auf Wunsch passen wir die Isolation direkt an Ihr Blechpaket an und erstellen die technische Zeichnung dazu. Als Material kommen je nach Wärmeklasse flexible Flächenisolierstoffe wie Polyesterfolie, DMD Laminat oder NPN Laminat zum Einsatz.
Auswahlkriterien für Einkauf und Konstruktion
Entscheidend für die Auslegung sind die Ständerblechgeometrie, die geforderte Wärmeklasse, die Frage nach einem Bord für die Kriechstrecke und die geplante Stückzahl. Universalmotoren werden meist in hohen Serien gefertigt, deshalb legen wir Werkzeuge und Prozess von Anfang an auf Serienstabilität aus. Muster liefern wir kurzfristig, Anfragen nehmen wir über das Kontaktformular entgegen.

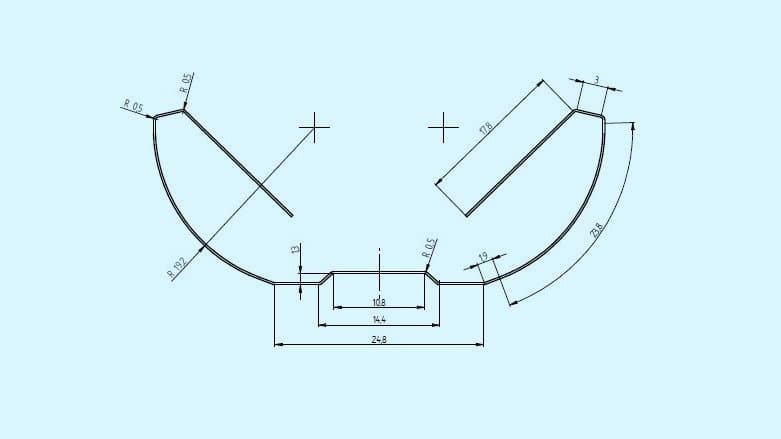

Produktansicht

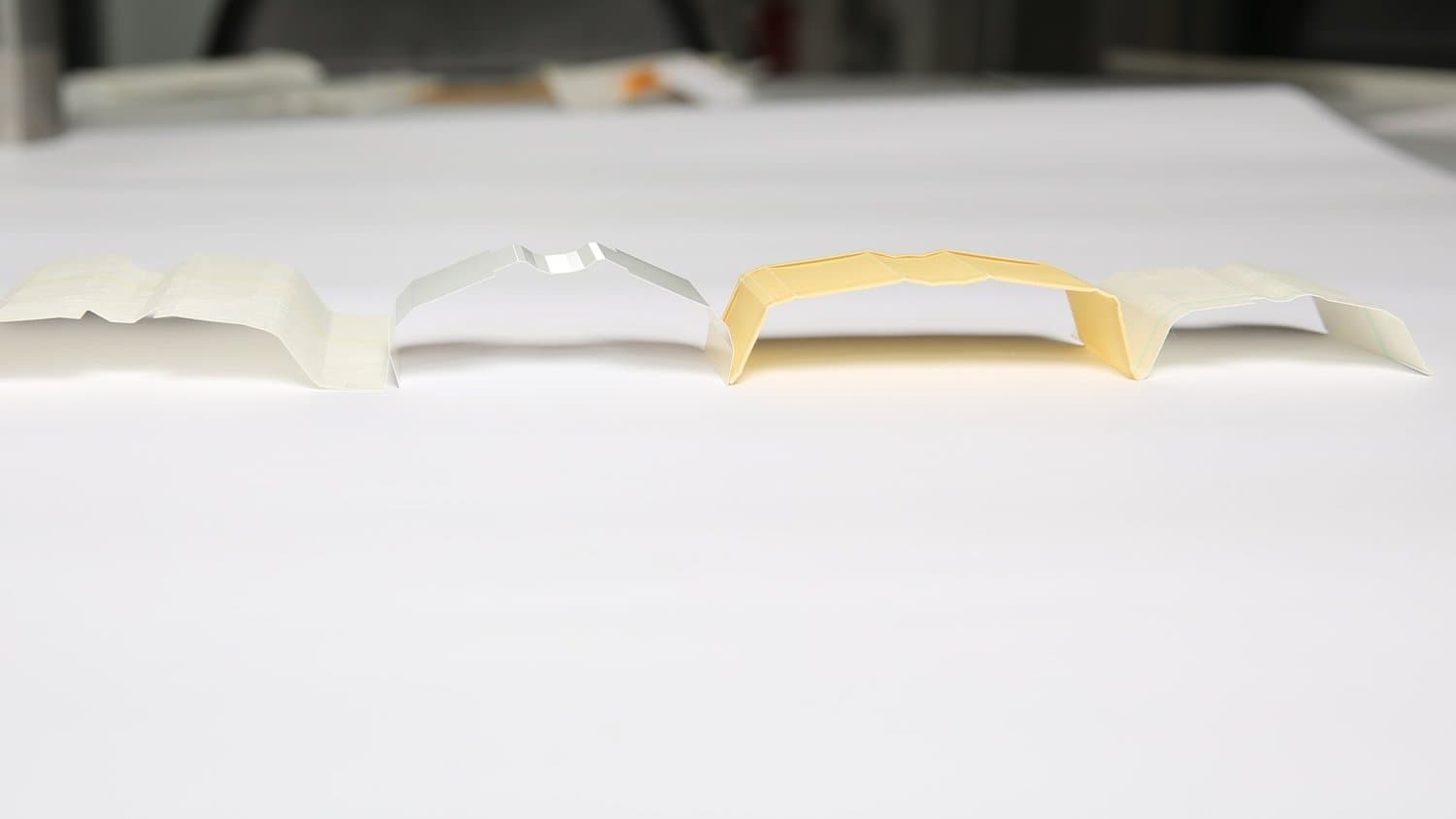

Draufsicht, verschiedenste Formen, Längen variabel
Häufige Fragen
Wo wird eine Feldspulenisolation eingesetzt?
Feldisolationen sitzen im Stator von Universalmotoren, wie sie in Elektrowerkzeugen und Haushaltsgeräten verbaut werden. Sie isolieren die Feldspule gegen das Ständerblechpaket.
Was bringen geprägte Biegelinien?
Geprägte Biegelinien sorgen dafür, dass sich die Isolation beim Einlegen von selbst an die komplexe Ständergeometrie legt. Das spart Taktzeit in der Montage, vermeidet Nacharbeit und reduziert Ausschuss im Wickelprozess.
Gibt es Feldisolationen mit Bord?
Ja, wir fertigen Feldisolationen mit oder ohne Bord. Der Bord sichert die Kriechstrecke und verhindert das Verrutschen der Isolation beim Bewickeln. Ob er nötig ist, hängt vom Isolationskonzept des Motors ab.
Welche Materialien verwendet Hauler & Hermann für Feldisolationen?
Je nach Wärmeklasse verarbeiten wir flexible Flächenisolierstoffe wie Polyesterfolie, DMD Laminat oder NPN Laminat. Die Materialauswahl stimmen wir auf Wärmeklasse, Geometrie und Wickelprozess ab.
Passt Hauler & Hermann die Isolation an unser Blechpaket an?
Ja. Wir passen die Feldisolation individuell an Ihr Ständerblechpaket an, prägen die Biegelinien entsprechend und erstellen auf Wunsch die technische Zeichnung zum eingepassten Teil.
