Zwischenschieber für zweilagige Wicklungen
Zwischenschieber liegen innerhalb der Nut zwischen den Kupferdrähten, etwa auf halber Höhe, und trennen zwei Wicklungslagen voneinander.
Der Zwischenschieber ist mit dem Deckschieber eng verwandt. Beide sind längliche Isolierprofile, die axial in die Nut eingeschoben werden. Der Unterschied liegt in der Position: Der Deckschieber verschließt die Nut an der Öffnung, der Zwischenschieber sitzt mitten in der Wicklung und trennt die untere von der oberen Lage.
Gebraucht wird diese Trennung überall dort, wo zwei Spulenseiten in derselben Nut liegen, typischerweise bei Zweischichtwicklungen. Liegen in Ober- und Unterlage unterschiedliche Phasen, muss die Isolation zwischen ihnen die volle Spannungsdifferenz aushalten. Der Zwischenschieber sorgt dafür, dass die Lagen auch nach dem Einziehen, Formen und Tränken sauber getrennt bleiben.
Weil der Zwischenschieber im Inneren der Nut Platz wegnimmt, der sonst für Kupfer zur Verfügung stünde, wird er meist aus dünnerem Isoliermaterial gefertigt als der Deckschieber. Neben der flachen Ausführung fertigen wir Zwischenschieber auch als Z-Profil.
Material und Geometrie
Als Material kommen flexible Flächenisolierstoffe und Laminate der Klassen B bis H in Frage, etwa NPN Laminat, DMD Laminat, Nomex 410 Aramidpapier oder Polyesterfolie Mylar. Welches Material passt, hängt von Wärmeklasse, Spannung zwischen den Lagen und verfügbarem Nutquerschnitt ab.
Breite, Profil und Länge richten sich nach Ihrer Nutgeometrie. Die Formwerkzeuge entstehen im eigenen Werkzeugbau, dadurch setzen wir neue Profile in wenigen Wochen um.
Aus einer Hand mit Nutisolation und Deckschieber
Zwischenschieber werden fast immer zusammen mit Nutisolation und Deckschieber verbaut. Wir liefern alle drei Teile für denselben Stator abgestimmt auf die Nutgeometrie und in einer Lieferung. Muster fertigen wir ab Stückzahl 1, die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert.
Für ein Angebot brauchen wir die Nutgeometrie, die Lage des Zwischenschiebers in der Nut, die geforderte Wärmeklasse und die Paketlänge. Senden Sie uns Zeichnung oder Musterteil über das Kontaktformular.
Produktansicht

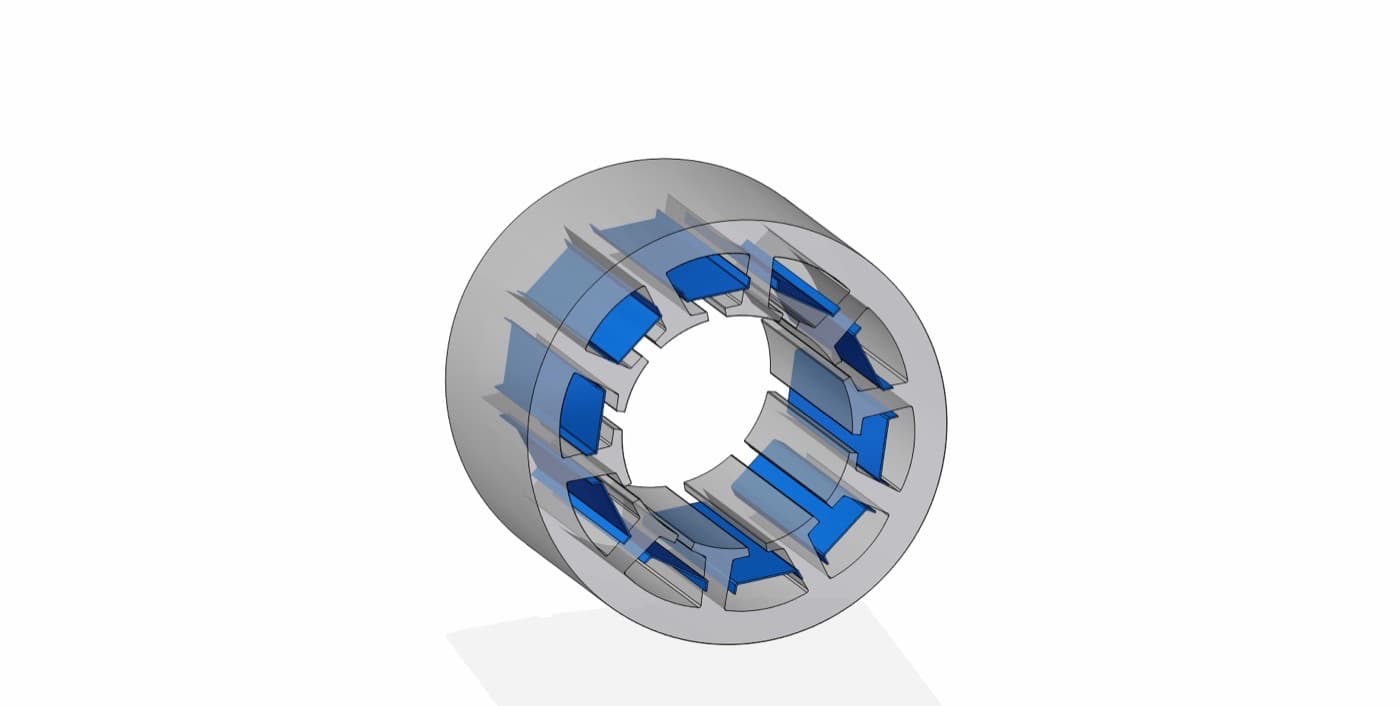

Stator mit Zwischenschiebern auf halber Nuthöhe, flach oder als Z-Profil
Häufige Fragen
Was ist der Unterschied zwischen Zwischenschieber und Deckschieber?
Die Position in der Nut. Der Deckschieber verschließt die Nutöffnung und hält die Wicklung im Nutgrund. Der Zwischenschieber liegt etwa auf halber Höhe zwischen den Kupferdrähten und trennt zwei Wicklungslagen voneinander.
Warum ist der Zwischenschieber dünner als der Deckschieber?
Er sitzt mitten in der Wicklung und nimmt dort Platz ein, der sonst für Kupfer genutzt würde. Deshalb wird er meist aus dünnerem Isoliermaterial gefertigt.
Wann wird ein Zwischenschieber gebraucht?
Wenn zwei Spulenseiten in derselben Nut liegen, typischerweise bei Zweischichtwicklungen. Gehören die Lagen zu unterschiedlichen Phasen, muss der Zwischenschieber die Spannung zwischen ihnen sicher isolieren.
Gibt es Zwischenschieber auch als Z-Profil?
Ja. Neben der flachen Ausführung fertigen wir Zwischenschieber als Z-Profil, jeweils passend zu Ihrer Nutgeometrie.
