Was der Netzausbau von Generatoren-Isolierungen verlangt

Im Läufer eines luftgekühlten Turbogenerators liegen die Kupferleiter einer Spule übereinander in der Nut. Zwischen jeder Windung sitzt eine Windungsisolierung, die den elektrischen Kontakt der Leiter untereinander verhindert.

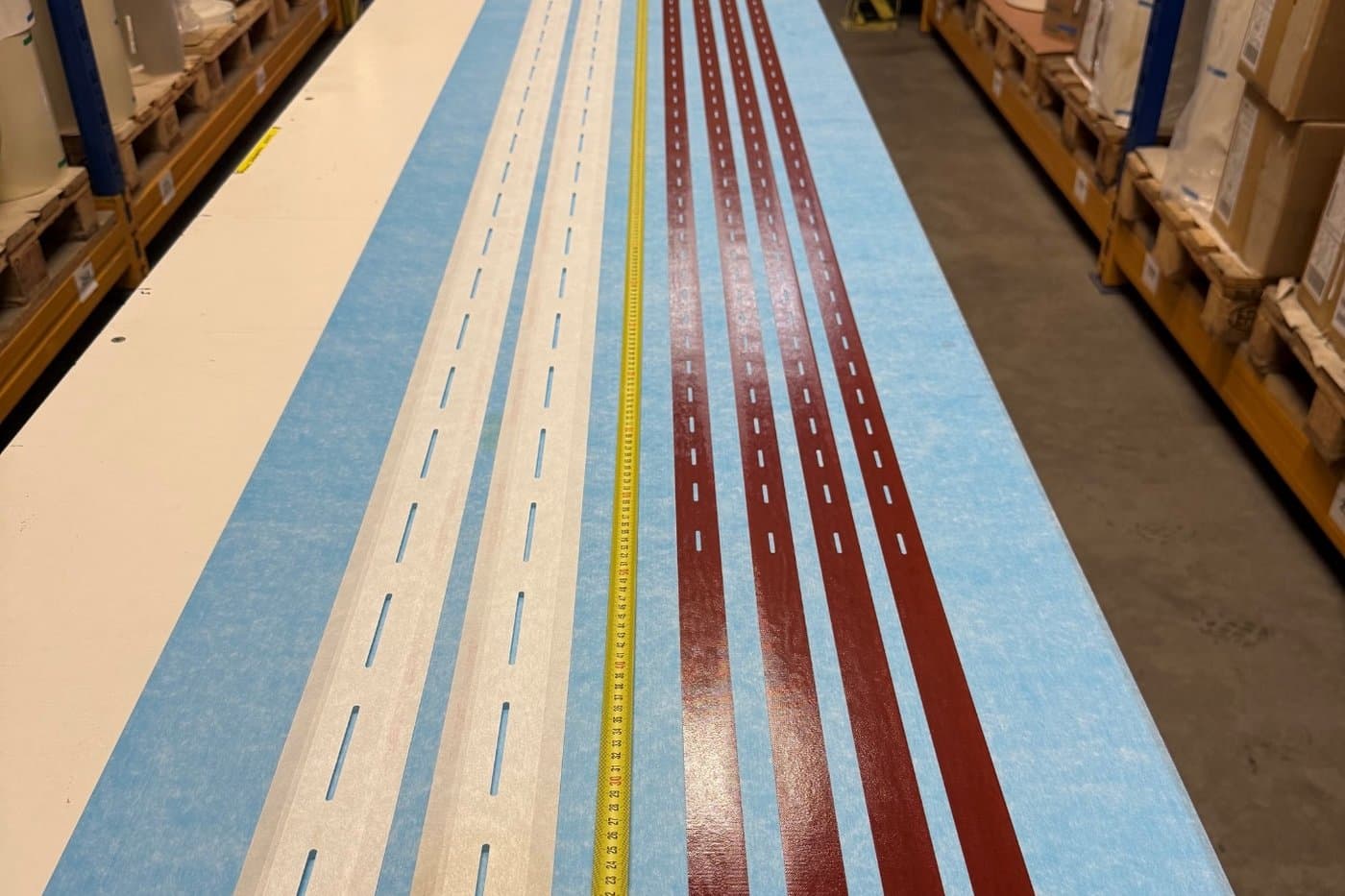

Die Kühlluft strömt durch Öffnungen in den Kupferleitern. Damit sie das kann, trägt die Windungsisolierung Langlöcher, die deckungsgleich über diesen Öffnungen liegen. Sitzt ein Loch nicht exakt, wird der Luftstrom gedrosselt und der Läufer lokal wärmer. Die Lochlage ist damit kein Schönheitsmerkmal, sondern bestimmt Leistungsdichte und Zuverlässigkeit des Generators mit.

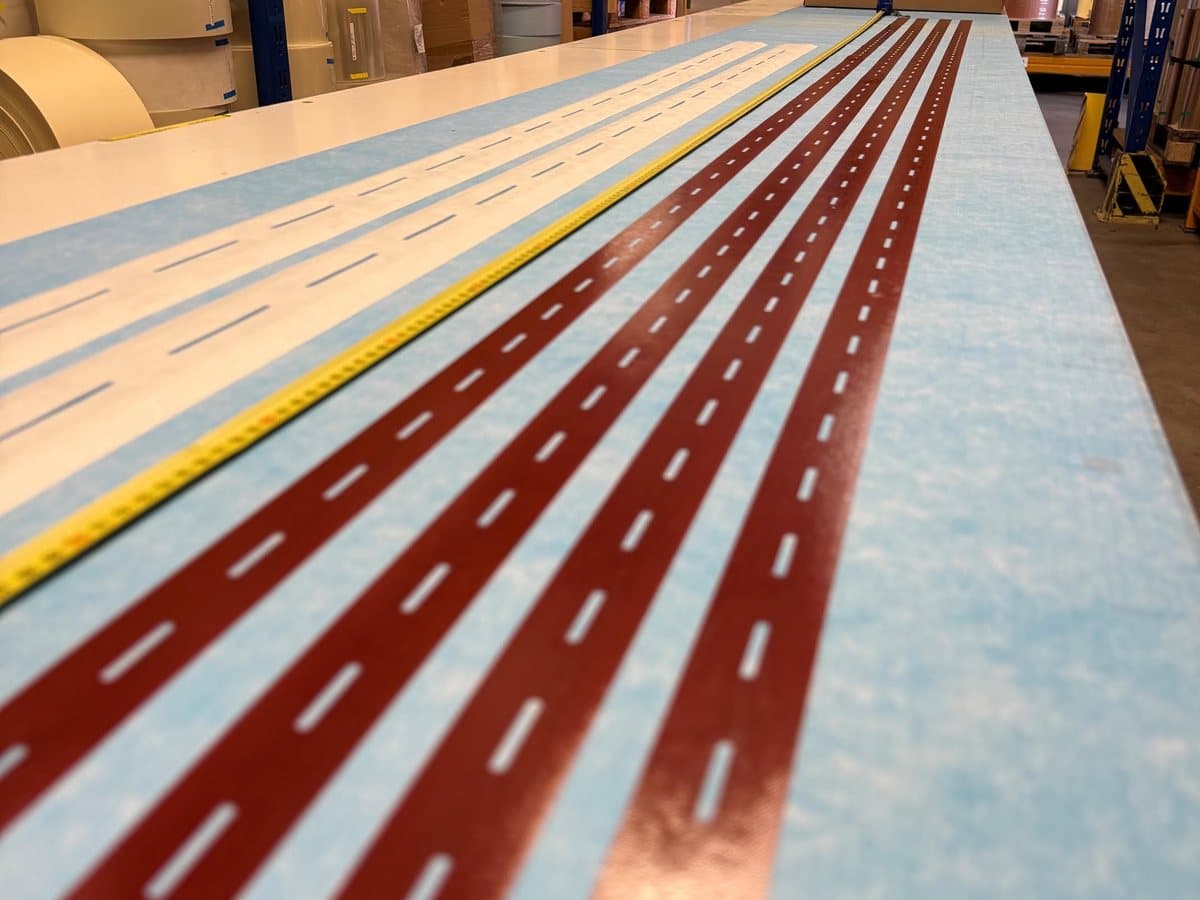

Wir fertigen nach Kundenzeichnung. Gerade Langlöcher, versetzte Anordnungen, wechselnde Teilungen und kundenspezifische Randabstände setzen wir exakt um, mehrere Geometrien auf einer Bahn eingeschlossen. Die Werkzeuge entstehen im eigenen Werkzeugbau und lassen sich in der Regel kostengünstig realisieren, auch für die kleinen Stückzahlen einer Überholung.

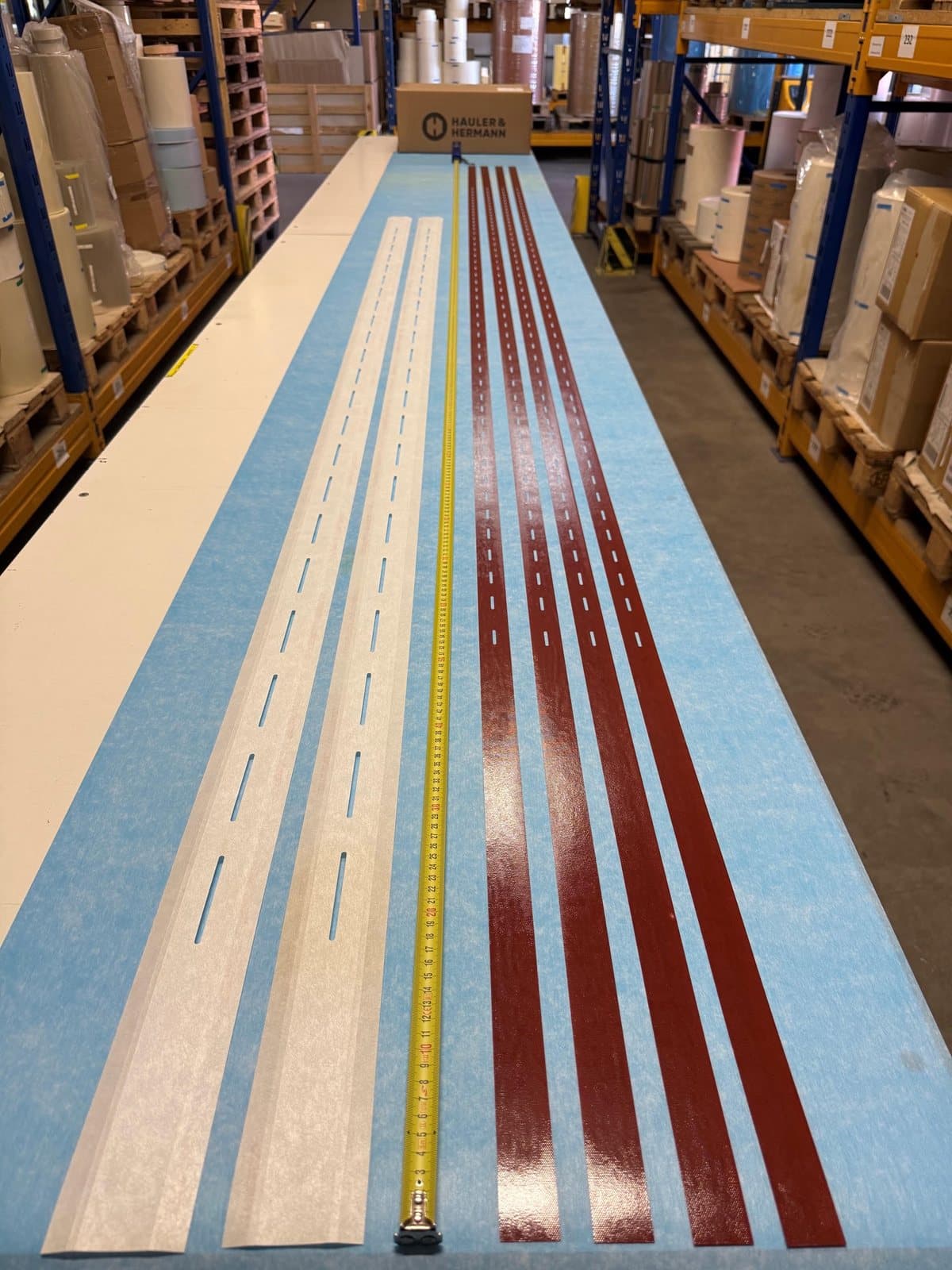

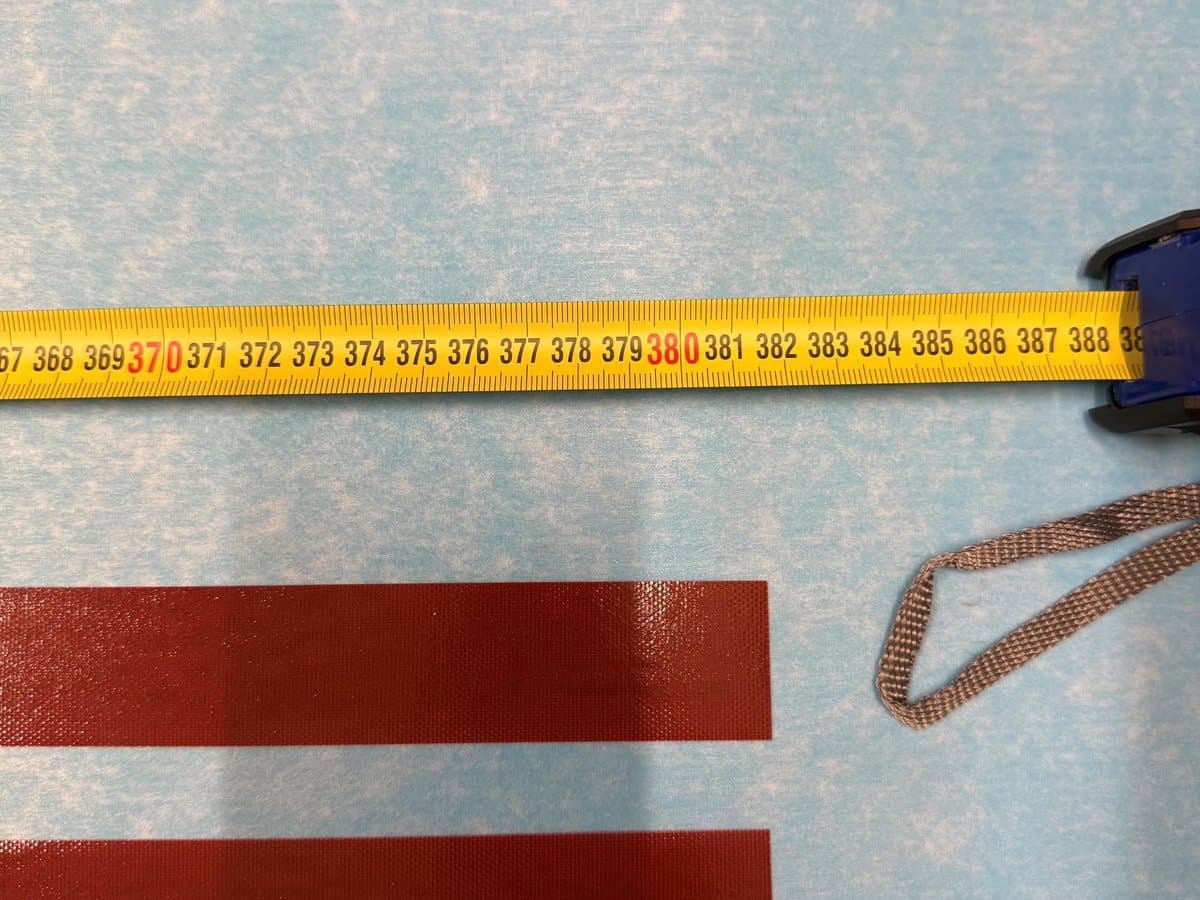

Typische Bandbreiten liegen zwischen 30 und 60 mm, die Materialstärke zwischen 0,1 und 0,3 mm und die Länge zwischen 2 und 5 Metern. Über diese gesamte Länge bleibt die Lochlage maßhaltig. Langformate gehören seit Jahrzehnten zu unserem Kerngeschäft, wir fertigen Profile und Bahnen bis 20 Meter.

Das Isolationsmaterial wählen wir gemeinsam mit Ihnen nach Spannungsbeanspruchung, Betriebstemperatur und mechanischer Last. Häufig kommen imprägnierte Glasgewebe zum Einsatz, sogenannte Prepregs, die beim Aushärten der Spule eine feste Verbindung mit dem Leiter eingehen. Alternativ verarbeiten wir Kapton Polyimidfolie, Nomex Aramidpapier oder Nomex-Verbundmaterialien wie NKN Laminat.

Ob Ersatzteile für die Überholung eines einzelnen Generators oder große Stückzahlen für die Serienfertigung eines Herstellers: Kapazität und Erfahrung sind vorhanden, die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert. Passend zur Windungsisolierung liefern wir weitere Isolierteile für den Generatorenbau aus einer Hand.

Für ein Angebot genügt die Zeichnung mit Bandbreite, Länge, Langlochgeometrie und Teilung. Bei Überholungen reicht oft ein Musterteil aus dem ausgebauten Läufer, die Geometrie nehmen wir dann selbst auf. Die Lieferzeit für einen Ersatzteilsatz liegt bei etwa vier Wochen, abhängig von der Beschaffung des Materials.

Alle Angaben zu Geometrie, Materialien und Fertigung stehen auf der Produktseite Windungsisolierung für luftgekühlte Generatorläufer. Senden Sie uns Ihre Anfrage über das Kontaktformular.
