Isolierteile und Isoliermaterialien für Transformatoren
Isoliermaterialien und gestanzte Teile für ölgekühlte Transformatoren, Trockentransformatoren, Messwandler und Drosseln, maßgeschneidert für jede Baugröße.

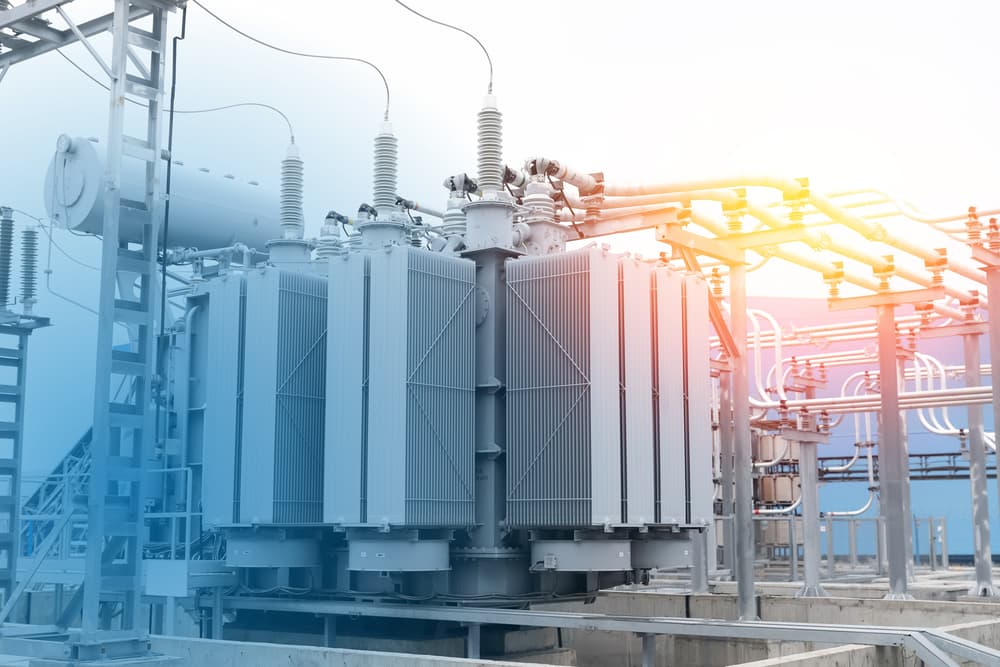

Ölgekühlte Transformatoren
Im ölgefüllten Transformator bilden Zellulose und Öl gemeinsam das Isolationssystem. Pressspan nimmt das Öl vollständig auf, hält hohe elektrische Feldstärken aus und ist mechanisch fest. Deshalb bestehen Wickelzylinder, Trennlagen, Distanzstücke und Abdeckungen überwiegend daraus. Für steife Barrieren und Stützleisten kommen Pressspanplatten von 1,0 bis 6,0 mm zum Einsatz, wo zusätzlich eine Sperrschicht gefragt ist, Pressspan-Laminat und Pressspan-Folie.
Zwischen den Wicklungslagen sitzt Diamond Dotted Paper. Das rautenförmig bedruckte Epoxidharz verklebt die Lagen beim Aushärten und macht die Wicklung kurzschlussfest, ohne die Ölaufnahme zu behindern. Für höhere Betriebstemperaturen liefern wir DDP TU mit thermisch stabilisiertem Trägerpapier, dazu weitere bedruckte Isolierpapiere.
Trockentransformatoren
Trockentransformatoren arbeiten ohne Öl. Die Isolierstoffe müssen hier die Wärmeklasse allein tragen und werden in Harz getränkt oder vergossen. Typisch sind Polyesterfolie, DMD Laminat für Klasse F und NPN Laminat für höhere Anforderungen.

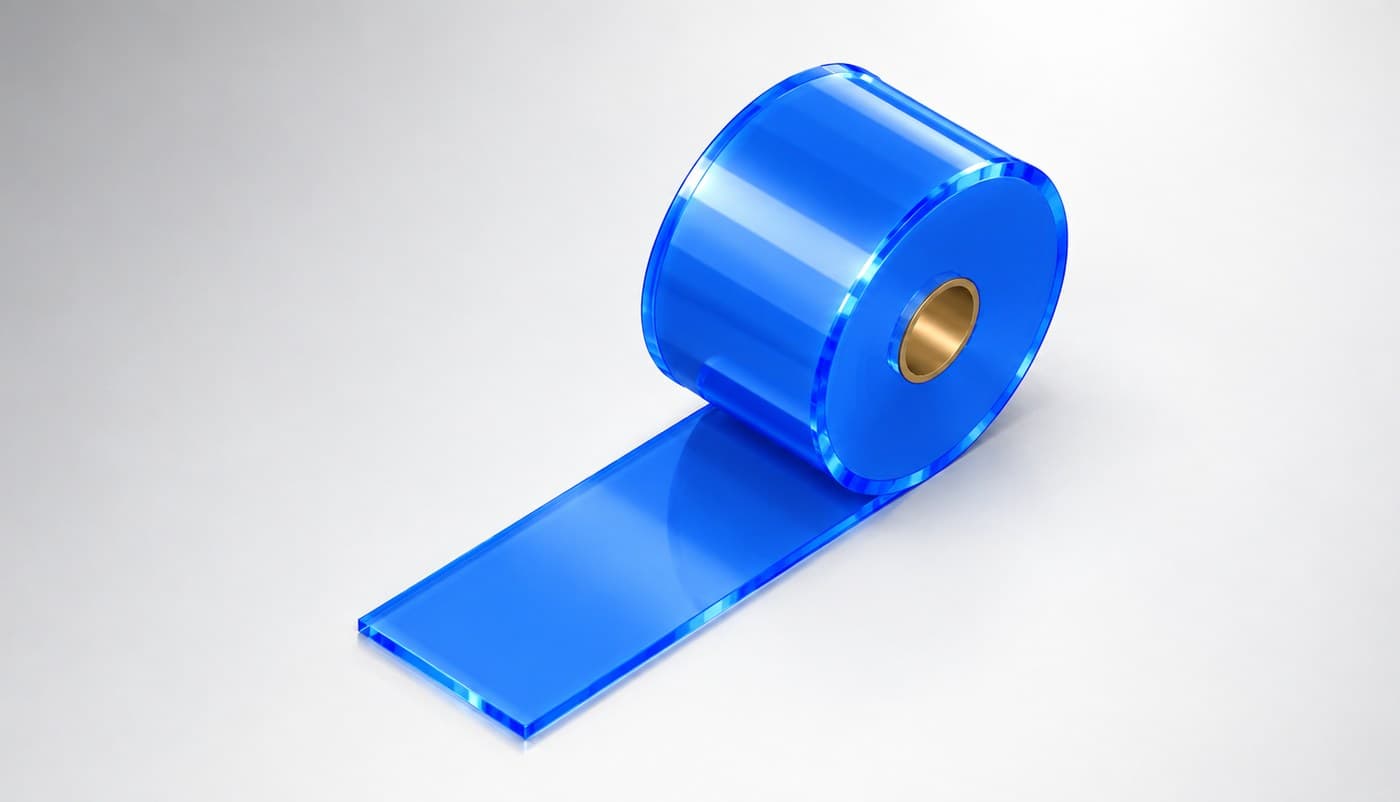

An Spulenkanten, Bögen und Stirnseiten legen sich Gefiederte Bänder faltenfrei um den Radius und ersetzen das Zuschneiden von Hand.
Messwandler, Drosseln und induktive Spulen
Neben Verteil- und Leistungstransformatoren beliefern wir weitere Anwendungen im Transformatoren- und Hochspannungsbereich: gasisolierte Messwandler (GIS), Gießharz-Messwandler (CIS), Drosseln und induktive Spulen.
Bei Messwandlern setzen wir außerdem Diamond Dotted Film ein. Das Prinzip ist dasselbe wie beim DDP, als Träger dient jedoch eine Isolierfolie statt Papier.
Baugrößen von der Steuerung bis zum Leistungstransformator
Die Spanne im Transformatorenbau ist groß. Kleine Steuer- und Printtransformatoren brauchen filigrane Teile in hohen Stückzahlen, Leistungstransformatoren einzelne, sehr große Zuschnitte. Beides deckt unser Maschinenpark ab: Großformat-Stanzteile bis 1.000 x 2.000 mm auf der einen Seite, präzise Vollstahlwerkzeuge für kleine Serienteile auf der anderen.
Bahnförmiges Material konfektionieren wir auf sechs Rollenschneideanlagen von 23 bis 2.000 Mikrometer, ab 4 mm Bandbreite mit einer Toleranz von plus minus 0,1 mm.
Fertigung bei Hauler & Hermann

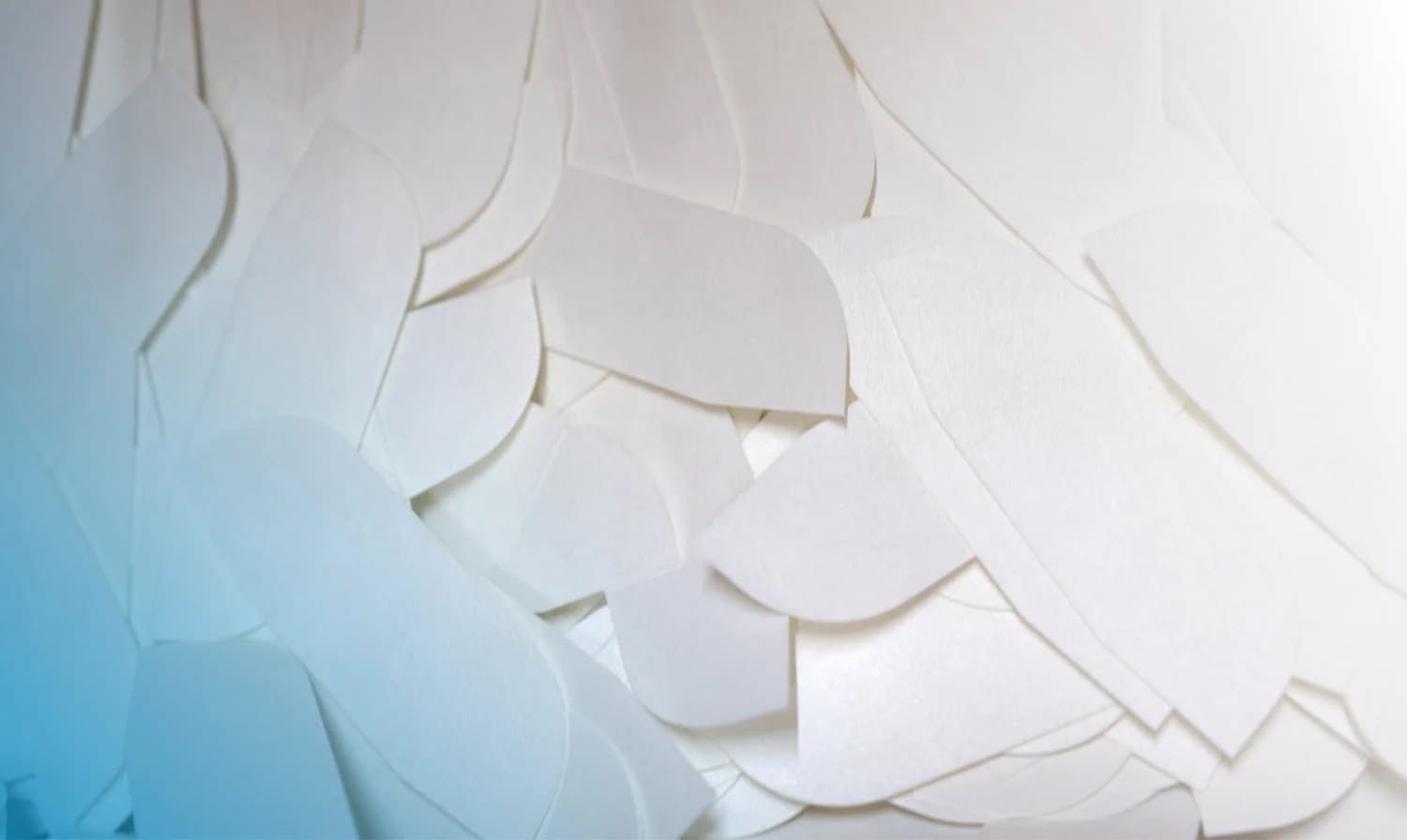

Gestanzt wird auf Exzenterpressen mit Werkzeugen aus dem eigenen Werkzeugbau. Für Muster und großflächige Teile in überschaubaren Stückzahlen setzen wir Bandstahlwerkzeuge ein, für enge Toleranzen und wiederkehrende Serien Vollstahlwerkzeuge. Zuschnitte liefern wir im Großformat, auf Wunsch gestapelt und paketiert.
Die Fertigung ist nach DIN EN ISO 9001 und DIN EN ISO 14001 zertifiziert. Muster liefern wir ab Stückzahl 1.
